吉利帝豪EV450—001 整車故障設置平臺和故障檢測盒
整車故障設置平臺和故障檢測盒
EV450—001
EV
450—001
整車故障設置平臺和故障檢測盒（包含軟硬件）以吉利帝豪EV450純電動汽車為開發基礎，依據新能源汽車理實一體化教學理念設計，符合吉利新能源汽車技術專業校企合作項目設備裝備標準。
平臺將實車控制系統和智能交互系統融為一體，適用于職業院校及培訓機構針對車輛電動化系統數據分析，故障診斷等實訓教學，技能訓練和考核評價！

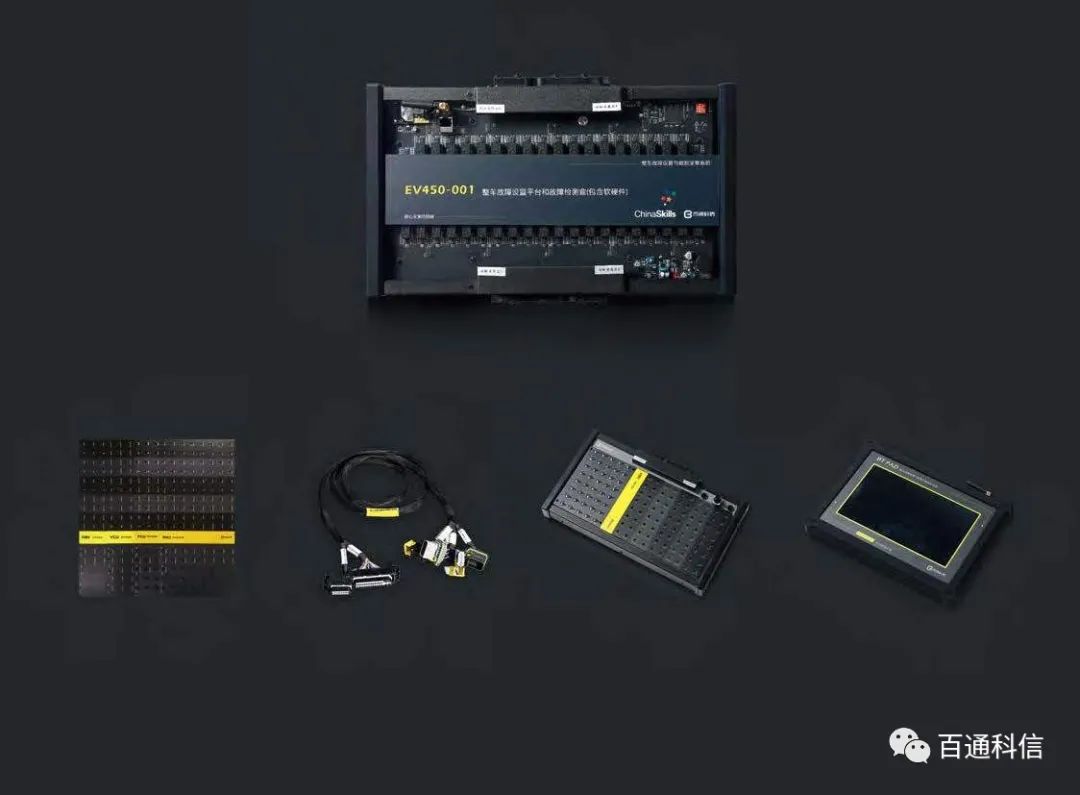

產品配置介紹

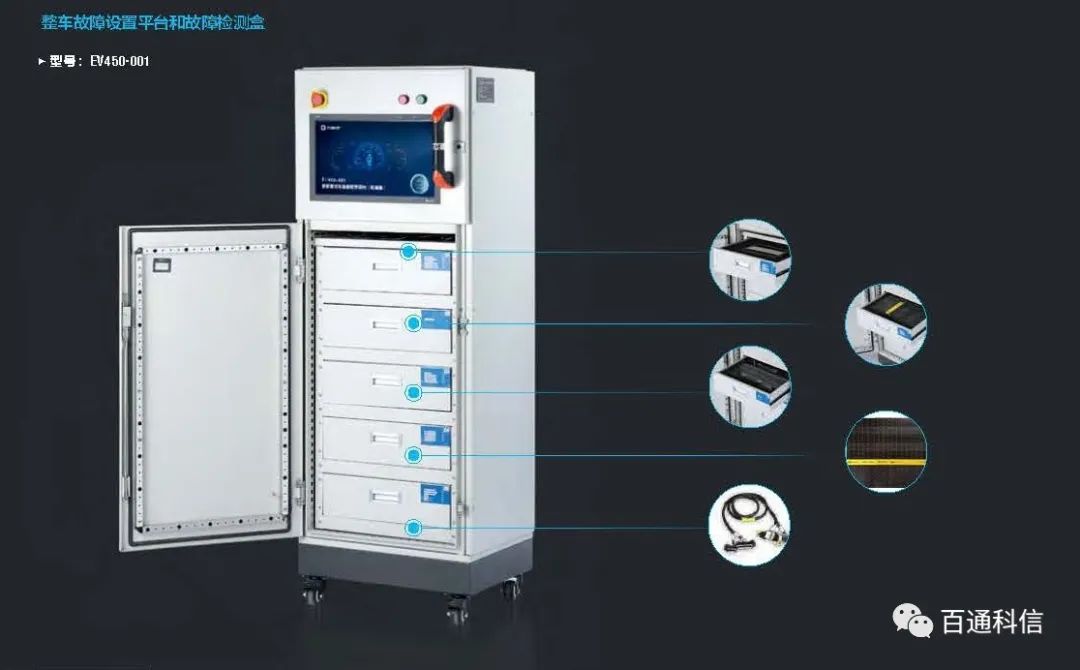

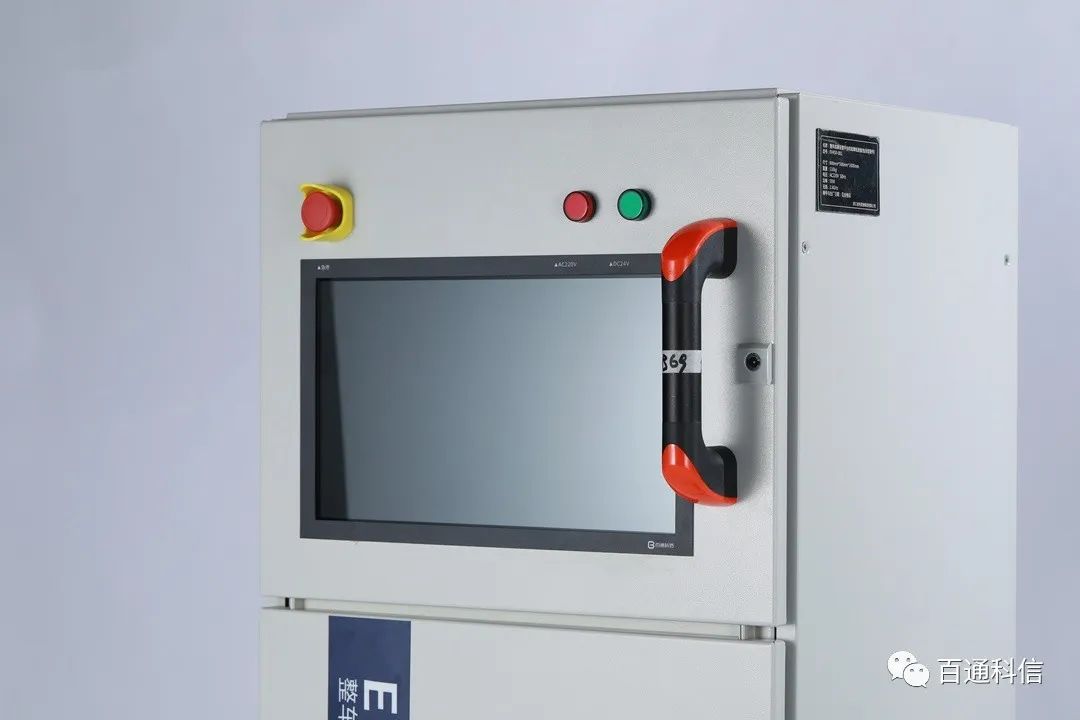

操控臺為移動立式結構，工業鈑金成型，表面靜電噴涂，控制柜上部嵌裝18.5寸工業級智能操控終端。

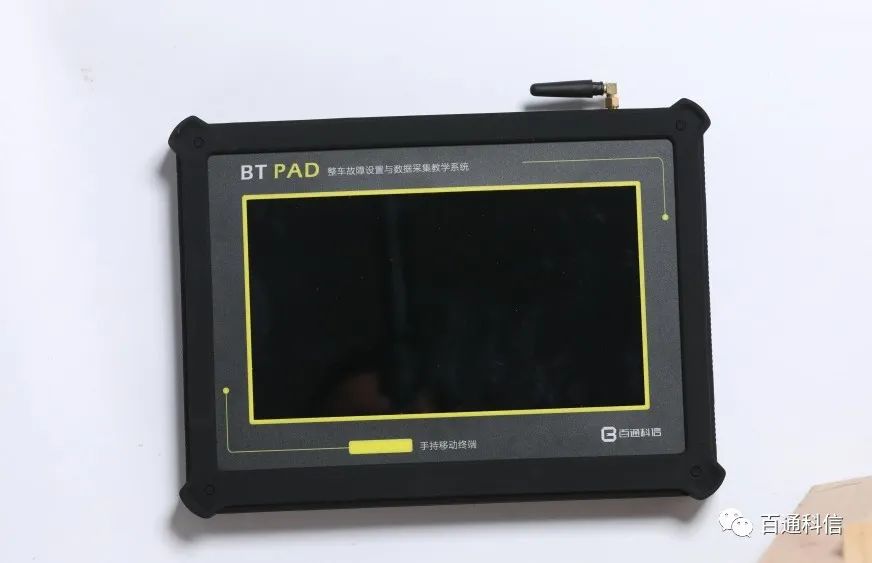

手持移動終端
采用10．1寸工業級智能操控觸屏，采用全 屏電容觸控面板，RTOS實時操作系統。內置WiFi與故障設置盒互聯，操控終端與車輛通過無線傳輸和智能交互

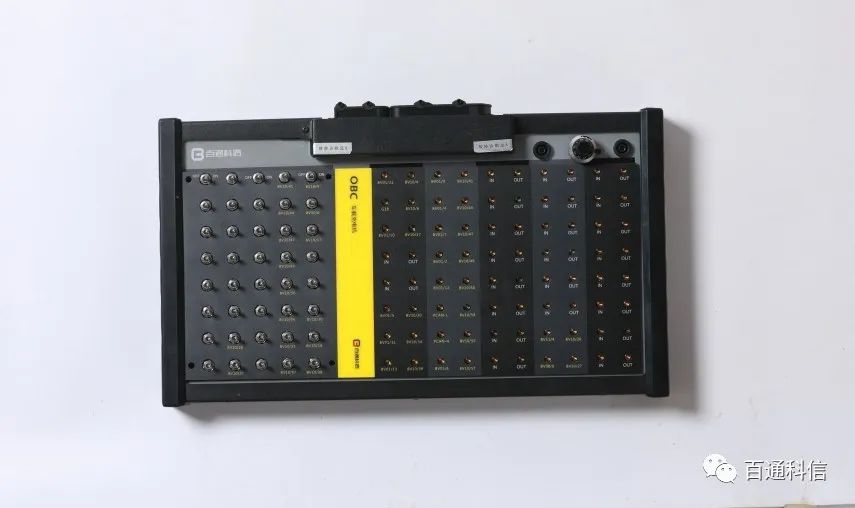

故障檢測盒
數據采集可通過操控終端、手持移動終端、學生終端使用 Ui操作界面進行數字化數據測量，通過可調變阻器設置虛擬故障等
故障設置盒

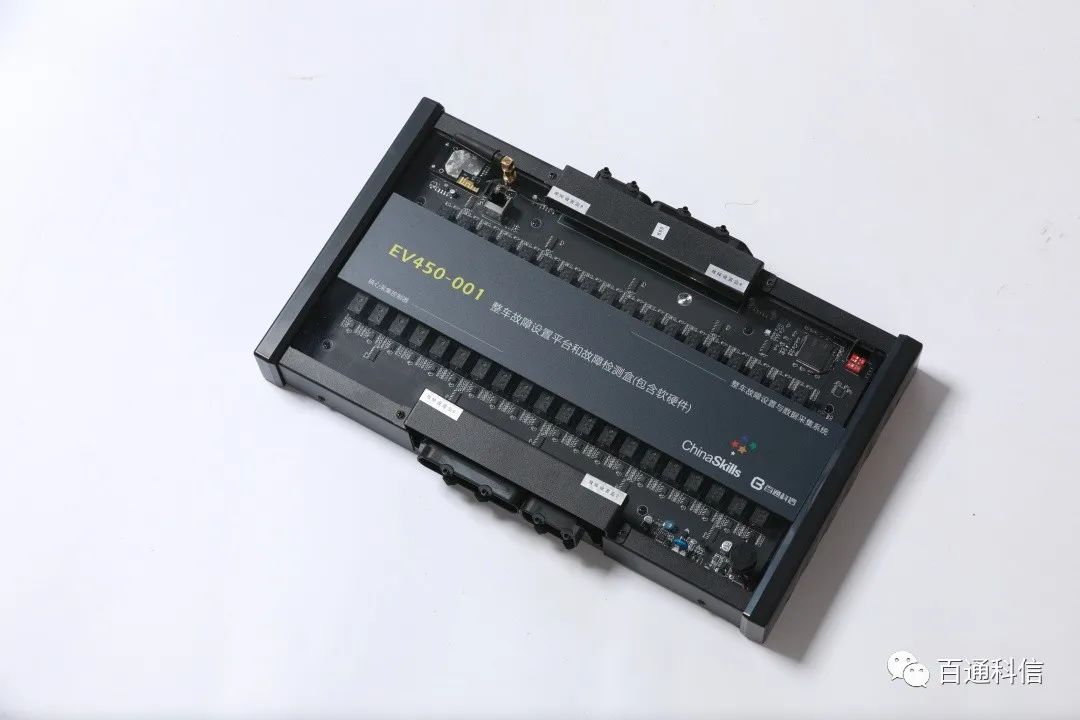

采用MTE控制技術和DRC消弧技術?？赏ㄟ^操控終端或手持移動終端，對車輛電動化系統無線設置 不少于100路故障。采用ARMⅥM架構和ADD技術。動態識別交直流信號，持續捕捉電路動態特征及實時顯示數據

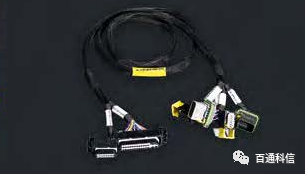

專用轉接線
執行工業級布線規范和線束工藝，所有的電氣連接全部使用原車防水接插件和歐標專用電線，滿足防錯自鎖，通流能力．絕緣等級和拔插循環等工業級要求
主要功能介紹
PEU電源系統的數據分析和故障診斷
PEU互鎖信號的數據分析和故障診斷
PEU P-CAN總線的數據分析和故障診斷
PEU電機溫度傳感器的數據分析和故障診斷
PEU旋變傳感器的數據分析和故障診斷
DC/DC直流充電控制的數據分析和故障診斷
DC/DC直流充電輸出的數據分析和故障診斷
VCU電源系統的數據分析和故障診斷
VCU制動燈開關的數據分析和故障診斷
VCU電子換擋器的數據分析和故障診斷
VCU互鎖信號的數據分析和故障診斷
VCU B-CAN總線的數據分析和故障診斷
VCU P-CAN總線的數據分析和故障診斷
VCU喚醒信號的數據分析和故障診斷
VCU模式開關的數據分析和故障診斷
VCU加速踏板傳感器的數據分析和故障診斷
VCU冷卻系統的數據分析和故障診斷
OBC P-CAN總線的數據分析和故障診斷
OBC溫度傳感器的數據分析和故障診斷
BMS電源系統的數據分析和故障診斷
BMS P-CAN總線的數據分析和故障診斷
BMS喚醒信號的數據分析和故障診斷
BMS碰撞信號的數據分析和故障診斷
BMS充電狀態信號的數據分析和故障診斷
直流充電插座CAN總線的數據分析和故障診斷
直流充電插座連接確認信號的數據分析和故障診斷
直流充電插座充電喚醒信號的數據分析和故障診斷
直流充電插座溫度傳感器的數據分析和故障診斷
